unidad movil digital

Descripción

  • OMB Sistemas Electrónicos ha desarrollado esta novedosa tecnología con el fin de transportar los canales digitales de la banda de televisión (en principio los reservados para difusión de ámbito nacional) desde un lugar de recepción perfecta hasta el lugar en donde se emplazan las cabeceras de las redes de cable, a fin de que estos operadores puedan incluir los nuevos canales de la Televisión Digital Terrestre entre los servicios que ofrecen a sus usuarios. Para trasladar dichos canales de un punto a otro se utilizará un radioenlace de microondas punto a punto en la banda de 2,5GHz. Todo este proceso se realizará sin dañar lo mas mínimo el espectro original, utilizando para ello filtros muy selectivo y amplificadores de gran linealidad. De esta manera el operador de cable podrá disponer de entre 16 y 20 canales de televisión, así como programas de radio y demás servicios incluidos en la señal difundida.

    Especificación

INPUT SIGNAL

Type: DVB-T standard

Number of channels: 4 Multiplex Bandwith: 32MHz

INPUT FREQUENCY

IV & V UHF Bands: 470 ~ 870MHz

INPUT CONNECTOR

N Female

INPUT IMPEDANCE

50Ω

INPUT SENSIBILITY

40dBμV

INPUT FILTER

Return loss: <-25dB Insertion loss: < 1dB Bandwith: 32MHz

NOISE FIGURE

< 6dB

LOCAL OSCILLATOR STABILITY

Better than 2ppm

descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
sistemas transporte multicanal dvb t

Descripción

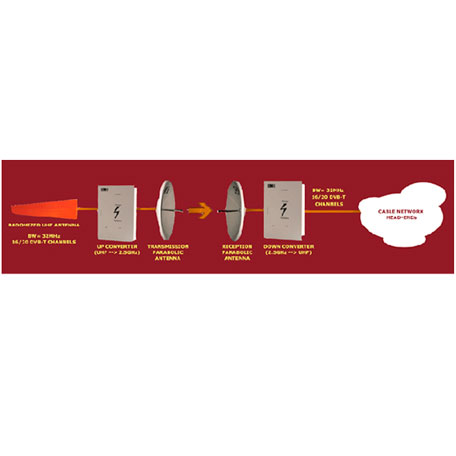

  • OMB Sistemas Electrónicos ha desarrollado esta novedosa tecnología con el fin de transportar los canales digitales de la banda de televisión (en principio los reservados para difusión de ámbito nacional) desde un lugar de recepción perfecta hasta el lugar en donde se emplazan las cabeceras de las redes de cable, a fin de que estos operadores puedan incluir los nuevos canales de la Televisión Digital Terrestre entre los servicios que ofrecen a sus usuarios. Para trasladar dichos canales de un punto a otro se utilizará un radioenlace de microondas punto a punto en la banda de 2,5GHz. Todo este proceso se realizará sin dañar lo mas mínimo el espectro original, utilizando para ello filtros muy selectivo y amplificadores de gran linealidad. De esta manera el operador de cable podrá disponer de entre 16 y 20 canales de televisión, así como programas de radio y demás servicios incluidos en la señal difundida.

    Especificación

INPUT SIGNAL

Type: DVB-T standard

Number of channels: 4 Multiplex Bandwith: 32MHz

INPUT FREQUENCY

IV & V UHF Bands: 470 ~ 870MHz

INPUT CONNECTOR

N Female

INPUT IMPEDANCE

50Ω

INPUT SENSIBILITY

40dBμV

INPUT FILTER

Return loss: <-25dB Insertion loss: < 1dB Bandwith: 32MHz

NOISE FIGURE

< 6dB

LOCAL OSCILLATOR STABILITY

Better than 2ppm

descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
qps mw link

Descripción

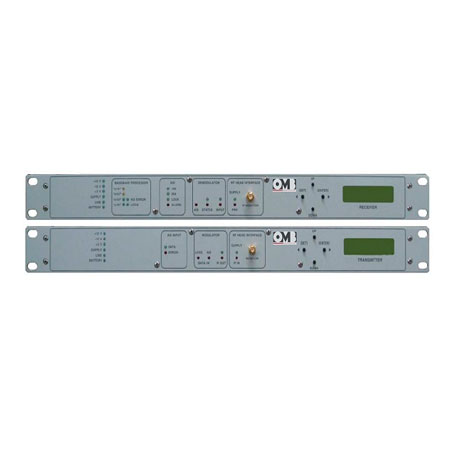

  • La innovadora serie "QPSK" de Microondas Digital de enlace para aplicaciones fijas representa el último desarrollo basado en la experiencia tecnológica y el conocimiento de OMB. Es un Microondas de enlace digital, extremadamente compacto, flexible y con precios competitivos.

    Especificación

STANDARD PRIMARY POWER

230 VAC ± 15% 50 Hz ± 2 Hz 115

VAC ± 15% 60 Hz ± 2 Hz

OPTIONAL BATTERY POWER

24 VDC (20 to 28 VDC)

48 VDC (36 to 75 VDC) optionally

DIGITAL INPUT/OUTPUT INTERFACE

BASE BAND INTERFACE

Comply with (CCITT G.703)

IMPEDANCE

75Ω (Unbalanced)

LINE CODE

HDB3

BIT RATE

Up to 34 Mbit/s

MPEG TSI (EN50083-9)

7 to 31.368 Mbit/s payload TS

ASI INPUT

1 x BNC 75Ω

Return loss >15 dB (from 5 to 270MHz)

Automatic cable adaptation

descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
unidad movil digital

Descripción

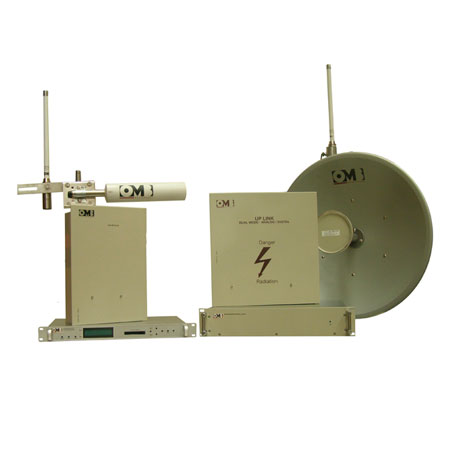

  •  El ENLACE DIGITAL PORTATIL OMB ha sido diseñado para todas aquellas estaciones de televisión que transmiten eventos con alta calidad. Este equipo puede transmitir 20-60Km con gran sencillez y aumentar el número de programas enviados por el enlace, ya que el codificador MPEG2 interna incluye una entrada ASI además de los analógicos. Se puede utilizar el punto a punto, también.

    Especificación

INPUTS

ASI, embedded audio SDI digital video, analog video and audio, MPEG2 coder included and optional H.264 SD/HD

OPTIONAL BATTERY POWER

COFDM, QPSK, QAM

IF OUTPUT LEVEL

-40dBm (typical)

BANDWIDTH

6/7/8MHz

CARRIERS

2K, 8K

GUARD INTERVAL

1/4, 1/8, 1/16, 1/32

CONSTELLATION

QPSK, 16QAM, 64QAM

FEC

1/2, 2/3, 3/4, 5/6, 7/8
