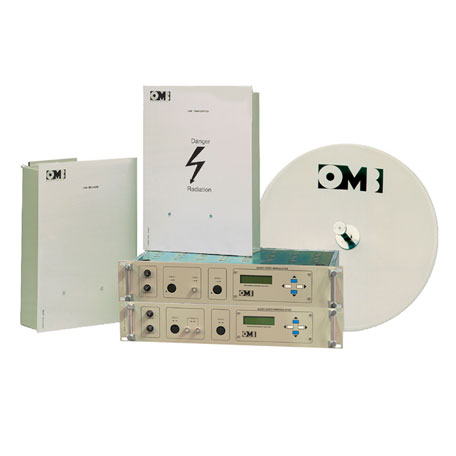

El modulador OMB MOD 70 forma parte de un sistema de modulación y demodulación de TV , que permite la transmisión de 1 vídeo y 2 señales de audio a través de un trazo de microondas (junto con el correspondiente convertidores up / down). La señal de salida 70MHz viene con voltage eléctrico para alimentar el módulo convertidor de abajo.
Especificación
UP LINK |
|
POWER SUPPLY |
+15Vcc, 0.7A maximum |
IF INPUT |
70MHz, 0dBm typical |
LOCAL OSCILLATOR |
User adjustable Step resolution: 1MHz |
INPUT CONNECTOR |
N(F) |
OUTPUT CONNECTOR |
N(M) or SMA(M) |
INPUT/OUTPUT IMPEDANCE |
50Ω |
DIMENSIONS |
25x20x8cm |
OPERATION TEMPERATURE |
-15 to +60°C |
El modulador OMB MOD 70 forma parte de un sistema de modulación y demodulación de TV , que permite la transmisión de 1 vídeo y 2 señales de audio a través de un trazo de microondas (junto con el correspondiente convertidores up / down). La señal de salida 70MHz viene con voltage eléctrico para alimentar el módulo convertidor de abajo.
Especificación
TRANSMISSION CAPACITY |
1 video and 2 audios |
IF OUTPUT |
70MHz |
IF INPUT/OUTPUT LEVEL |
0dBm ±5dB |
IF IMPEDANCE |
50Ω |
AUDIO INPUT LEVEL |
+9dBm maximum |
AUDIO INPUT IMPEDANCE |
600Ω unbalanced |
AUDIO INPUT CONNECTOR |
XLR(F) |
AUDIO SUB-CARRIER FREQUENCIES |
7.02, 7.5MHz |

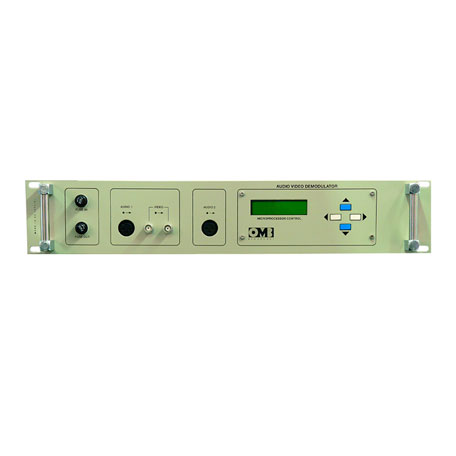

La OMB demodulador DEM 70 es parte de un sistema de modulación-demodulación TV, que permite la transmisión de señales una vídeo y 2 audios a través de un trazo de microondas (junto con el correspondiente convertidores arriba / abajo). La señal de salida 70MHz viene con tensión eléctrica para alimentar el módulo convertidor de abajo.
Especificación
TRANSMISSION CAPACITY |
1 video and 2 audios |
IF OUTPUT |
70MHz |
IF OUTPUT LEVEL |
0dBm ±5dB |
IF IMPEDANCE |
50Ω |
AUDIO SUB-CARRIER FREQUENCIES |
7.02, 7.5MHz |
AUDIO SUB-CARRIER MODULATION |
±300KHz |
AUDIO MODULATION |
±75KHz |
VIDEO OUTPUT LEVEL |
1Vpp |
