El transmisor de 25W de FM EM 25 DIG PLUS está equipado con la tecnología más moderna para proporcionar la mejor operación al mínimo coste, cumpliendo al mismo tiempo todas las regulaciones técnicas. Su flexibilidad, calidad, tamaño compacto y bajo consumo eléctrico hacen del EM 25 DIG PLUS uno de los mejores ofrecidos en el mercado actual. Este transmisor puede ser suministrado con generador estéreo digital interno de 60dB de separación.

Especificación

RANGO DE FRECUENCIA	87.5-108MHz
MODULACIÓN FM	75KHZ (ajustable) desviación de pico. Mono 180kF3E y Estéreo 256kF3E
NIVEL DE ENTRADA AUDIO/MPX	-3.5 a +12.5dBm @ 75KHz desviación
CONECTORES DE ENTRADA DE AUDIO	XLR(H)
CONECTOR ENTRADA DIGITAL AES/EBU (OPCIONAL)	XLR(H), 110Ω balanceado
SEPARACIÓN ENTRE CANALES (GENERADOR ESTÉREO OPCIONAL)	60dB
NIVEL DE ENTRADA DE CANAL AUXILIAR (RDS/SCA)	7.5KHz desviación: -12.5 a 3.5dBm 2KHz desviación: -24 a -8dBm
IMPEDANCIA DE ENTRADA CANAL AUX.	10kOhm
RELACIÓN S/N MONO	30 a 20000Hz: >76dB, 86dB típico CCIR: >75dB, 81dB típico
RELACIÓN S/N ESTÉREO	30 a 20000Hz: >72dB, 77dB típico CCIR: >68dB, 72dB típico
ANCHO DE BANDA CANALES DE AUDIO	30 a 15000Hz ±0.1dB
CONSTANTE DE TIEMPO DE PRE-ÉNFASIS	AES/EBU, SPDIF
POTENCIA DE SALIDA RF NOMINAL RF	25W
PASOS DE SINTONIZACIÓN DEL TRANSMISOR	10/100KHz
ESTABILIDAD ALC DE POTENCIA DE SALIDA	±3%
EMISIONES ESPURIAS Y ARMÓNICOS	<80dBc
IMPEDANCIA DE SALIDA RF	50Ω
CONECTOR DE SALIDA DE RF	Tipo N
CONECTOR MUESTREO RF	Tipo BNC
ALIMENTACIÓN	110-230Vac ±15% 50/60Hz
RANGO DE TEMPERATURA DE OPERACIÓN	0 a 40°C recomendado, -10 a +55° máx.
HUMEDAD RELATIVA	Hasta 95% sin condensación
Compresor MID	THR: relacionado con el programa ATCK elegido Tiempo: 30ms, Tiempo REL: 90ms Ratio de Compresión: 1: INF
Compresor HIGH	THR: relacionado con el programa ATCK elegido Tiempo: 10ms, Tiempo REL: 50ms. Ratio de Compresión: 1: INF
Limitador de banda ancha	Tiempo de ATCK 5ms, Tiempo REL: 50ms

Descripción

Especificaciones

Descargas

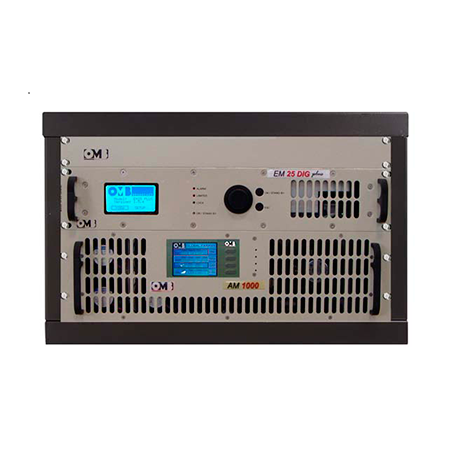

El nuevo transmisor EM 1000 HE DIG PLUS es el resultado del centro de desarrollo de OMB para conseguir transmisores de alta eficiencia. Está compuesto por el amplificador FMA 1000 HE con una eficiencia del 75% y el nuevo transmisor EM 25 DIG PLUS. Este amplificador de 1kW tiene un consumo aproximado de 1300VA a una tensión de 230Vac de modo que en un corto periodo de tiempo se amortice el equipo debido a su bajo consumo. También está disponible la versión con doble excitador.

RANGO DE FRECUENCIAS	87.5-108MHz
PERDIDAS DE RETORNO EN ENTRADA	‐20dB
POTENCIA DE ENTRADA	<15W
POTENCIA DE SALIDA	1000W nominal, regulable manual y automáticamente
GANACIA DE POTENCIA	19,2dB minimo
EFICIENCIA TOTAL	75% tipico
EFICIENCIA RF	84% tipico
REFRIGERACIÓN	Aire forzado. Control de velocidad de ventiladores
NIVEL DE ARMÓNICOS	‐75 dBc
IMPEDANCIA DE ENTRADA/SALIDA	50Ω
CONECTOR RF ENTRADA	N hembra
CONECTOR RF SALIDA	DIN 7/16 o EIA 7/8’’
CONECTOR RF DE MONITOR	Seleccionable, 25/50/75 microsegundos
ALIMENTACIÓN	500W
CONSUMO	10/100KHz
PROTECCIONES	Potencia Reflejada, Directa, sobreexcitación,sobrecorriente, sobrevoltaje DC en los módulos. Protección por temperatura “Inteligente” Redución ultrarápida ante exceso de potenciay/o VSWR >1:1.5 reflejada y de potencia de entrada Registro en tiempo real de eventos Inhibición del excitador

Descripción

Especificaciones

Descargas

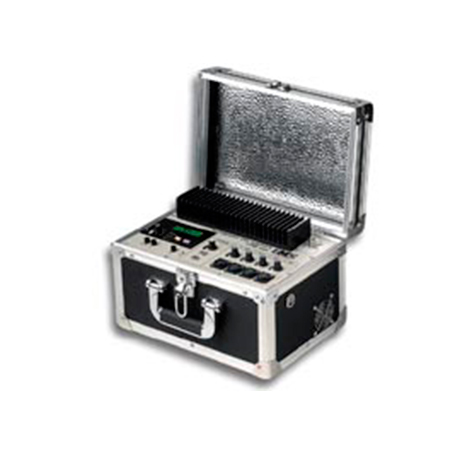

Nueva MRI 15 TRANSMISOR FM PORTATIL especialmente diseñada para la utilización en los siguiente campos:
- Protección Civil
- Fuerzas Armadas y cuerpos de seguridad,
- Campañas políticas
- ordenes religiosas
- Pequeñas comunidades, etc.
El MRI 15 está compuesto por un mezclador de 4 canales de audio y un transmisor de FM externamente sintetizado de 15 W de salida RF. Ha sido diseñado teniendo en cuenta su utilización como emisora de emergencia, de sencilla instalación y funcionamiento. Puede ser utilizado para montar una pequeña estación de radio en áreas rurales, o como excitador para otro transmisor en un caso necesario. Medición mediante display de cristal líquido de potencia directa/reflejada, nivel de modulación para la banda de FM, en pasos de 10 Khz, pudiendo ser alimentado con batería interna de 12 VDC, con batería externa de 12 VDC ó a través de la red eléctrica 100-220 VAC.

RANGOS DE FRECUENCIAS	87,5 - 108 MHz
MODULACIÓN	FM clase F3
AJUSTE VCO	25MHz máx.
ESTABILIDAD DE FRECUENCIA	±2.5 ppm TCXO
PASO DEL OSCILADOR LOCAL	10KHz
POTENCIA DE SALIDA	20 W
EMISION DE ESPUREAS	< - 80 dB
EMISION DE ARMONICOS	< - 65 dB
DISTORSION	< 0.2 % / 1KHz no limitando
BANDA BASE PARA ENTRADAS DE LÍNEA Y MICRO	30Hz 15KHz dentro de 0.5 dB
BANDA BASE ENTRADA MPX	> 60 dB rms con 50 μs
RELACIÓN S/N NO PONDERADA	> 65 dB Ref. 100% AM 400Hz
RELACION S/N AM SINCRONA	> 60 dB con FM / 75KHz /400Hz
PRE-ENFASIS	50 / 75 μS
CONECTORES RF	N Hembra. 50 Ω
IMPEDANCIA DE ENTRADA DE LÍNEA	5 K Ω
IMPEDANCIA DE ENTRADA DE MICRO	600 Ω
IMPEDANCIA DE ENTRADA MPX	1 KΩ
VIZUALIZACIÓN DE MEDICIONES	Display LCD
SELECCIÓN DE FRECUENCIA	Dos pulsadores con contraseña de seguridad
VENTILACIÓN	Ventilación por convección
RANGO DE TEMPERATURAS DE TRABAJO	0 a +45° C
HUMEDAD MÁXIMA	90 %
TESIÓN DE ALIMENTACIÓN	100-220V 47-63 Hz
TESIÓN DE ALIMENTACIÓN EXTERNA	12~15 V NEGATIVO A TIERRA
TESIÓN DE ALIMENTACIÓN INTERNA	Batería 12V 6A
AUTONOMÍA	Sobre 1,5 horas a potencia de salida marcada
DIMENSIONES	360 mm. X 230 mm. X 230 mm.
PESO	6.5 Kg.
*OMB dispone de un repetidor para unidad móvil de la misma banda totalmente sintetizado, para ser instalado en vehículos o puntos de gran altura. Permite aumentar notablemente su cobertura radioeléctrica para grandes distancias.

Descripción

Especificaciones

Descargas

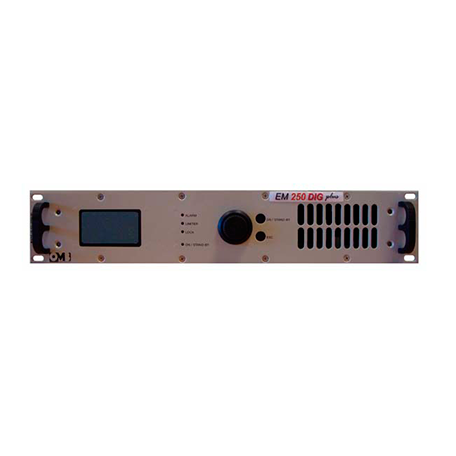

El nuevo transmisor EM 250 DIG PLUS COMPACT está equipado con la tecnología disponible más moderna para proporcionarle la mejor operación al mínimo coste cumpliendo al mismo tiempo todas las regulaciones técnicas. Su flexibilidad, calidad, tamaño compacto y bajo consumo eléctrico hace de los elementos del EM 250 DIG PLUS COMPACT los mejores ofrecidos en el mercado actual. Este transmisor puede ser suministrado con generador de estéreo digital de 60dB de separación, incluido en el equipo.

RANGO DE FRECUENCIAS	87.5 - 108MHz
MODULACIÓN FM	75kHz (ajustable) desviación de pico Mono 180kF3E Estéreo 256kF3E
NIVEL DE ENTRADA DE AUDIO/MPX	-3.5 a +12.5dBm @ 75kHz desviación
CONECTORES DE ENTRADA DE AUDIO	XLR Hembra
CONECTOR ENTRADA DIGITÁL AES/EBU (OPCIONAL)	XLR Hembra, 110 omega balanceado
SEPARACIÓN ENTRE CANALES (GENERADOR ESTÉREO OPCIONAL)	60dB
NIVEL DE ENTRADA DE CANAL AUXILIAR (RDS/SCA)	7.5kHz desviación: -12.5 a 3.5dBm 2kHz desviación: -24 a -8dBm
IMPEDANCIA DE ENTRADA AUX.	10kOhm
DISTORSIÓN DE MODULACIÓN	7.5kHz desviación: <0.05%, 0.02% típico 2kHz desviación: <0.2%, 0.05% típico
RELACIÓN S/N MONO	30 a 20000Hz: >76dB, 86dB típico CCIR: >75dB, 81dB típico
RELACIÓN S/N ESTÉREO	30 a 20000Hz: >72dB, 77dB típico CCIR: >68dB, 72dB típico
ANCHO DE BANDA CANALES DE AUDIO	30 a 15000Hz ± 0.1dB
CONSTANTE DE TIEMPO PRE-ÉNFASIS	Seleccionable, 25/50/75 microsegundos
POTENCIA DE SALIDA RF NOMINAL RF	250W
PASOS DE SINTONIZACIÓM DEL TRANSMISOR	10/100kHz
ESTABILIDAD ALC DE POTENCIADE SALIDA	±3%
EMISIONES ESPURIAS Y ARMÓNICOS	<80dBc
IMPEDACIA DE SALIDA RF	50 omega
CONECTOR DE SALIDA RF	Tipo N, 7/16"(H) opcional
CONECTOR DE MUESTREO RF	Tipo BNC
ALIMENTACIÓN	110 -230Vac ± 15% 50/60Hz
RANGO DE TEMPERATURA DE OPERACIÓN	0 a 40oC recomendado -10 a 55oC máx.
HUMEDAD RELATIVA	hasta 95% sin condensación
